【保存版】心電図読み方のコツ・異常不整脈一覧【救急隊・看護師必見！】

心電図の読み方のコツを徹底的に解説します！
いつもと違うQRS波形を見てどこが異常か、何の波形が出ているか理解できてますか？
救急隊員や看護師が覚えておくべき心電図波形をここにまとめ、わかりやすく解説します。

特に救急隊員にわかりやすく、かつ、役立てるように記載しました。仲間や後輩などにシェアしていただければ幸いです。

ちなみに

救命士の資格を取りたい看護師さんにおすすめの記事↓

関連記事救命士勉強は机に座ってやるもんだと思ってない？空飯の非常識な勉強方法とは？

2023.01.04

関連記事シングルタスク救命士勉強方法！集中力が増す学習効果３倍の方法とは？

2023.02.02

心電図波形異常を判断する６つのコツ！

まずはじめに、心電図をパッと見て異常があるかどうか判断するのが大切です。そこで異常かあるかどうか判断するには6つのポイントがあります。

この６つのポイントを素早く判断することが救急関係者には求められます。

1. 1番はまず基本です。下記の心電図の見方の項目で基本を覚えるといいでしょう。
2. 2番は私は人差し指と中指でR-R間隔を測り、判断してます。
3. 3番はP波の有無です。Afなどを判断できます。
4. 4番は期外収縮の存在確認です。形が1種類か数種類かも確認します。
5. 5番はST上昇、下降を判断します。心筋梗塞のときなどは上下します。判断は基線より高いか低いかです。
6. 6番はT波が高かったり、逆になってないかを判断します。Rの1/2以上の高さになっていたら増高と判断します。逆になっていたら冠性T（心筋梗塞の2日後あたりから出現）の可能性があります。

心電図の見方

基本となる心電図波形です。

出典　救命士テキスト

P波とは

出典　救命士テキスト

P波は心房の収縮(脱分極)

幅の正常値は0.06~0.10秒（３枠以内）電位0.3ｍV（３枠）以下

P波の見方

①第Ⅱ誘導を見る。

②V1を見て異常がなければOK!

※逆に、第Ⅱ誘導で異常があれば、必ずV1も確認する。

引用　やってみよう心電図

P波消失＝正常な心房収縮がない洞房ブロック　心房細動（F波）の可能性あり

P波が大きいと心肥大の可能性がある

PQ（PR）間隔とは

出典　救命士テキスト

PQ間隔は心房の伝導時間
細かくいえば、洞結節から房室結節に興奮の波が伝わり、房室結節で少し休み、ヒス束を通って心室上部に達するまでの時間。

p波の終わりからQRS波のはじまりまでの間隔は0.20秒未満(印刷した場合,細かな枠が5つ)

正常だと0.12～0.20秒

PQ間隔の短縮はWPW症候群の可能性（デルタ波）

PQ間隔の延長は房室ブロックの可能性

PQ間隔0.20秒以上だと第１房室ブロックとなる

QRS波

出典　救命士テキスト

QRS波は心室の収縮(脱分極)

下向きの部分をQ波・上向きの部分をR波・下向きになる部分をS波

必ずしもQ波, R波,S波のすべてが揃うわけではない。異常Q波出現の場合は心筋梗塞が疑われる。

異常Q波とは…R波の高さの1/4以上の深さ、もしくは、Q波の幅が幅が0.04秒（１目盛り）以上。

QRS波の正常値

幅：0.06～0.10秒
R波の高さ：11ｍｍ以内(Ⅰ誘導）　 16ｍｍ以内(Ⅱ誘導）　26ｍｍ以内(V5誘導)

脚ブロック・心室頻拍(VT)・心室性期外収縮などはQRS波の幅が広くなる。心室内伝導障害（主に左冠状動脈主幹部の狭窄）を示し、心室細動（VF）へ移行する危険性がある

幅が0.12秒以上の場合は「幅の広いQRS波」と判定する。（細かな枠が１つで0.04秒なので約3枠）

Rが高い（電位の増大）…心室肥大・拡張

Rが低い（低電位）…びまん性冠動脈疾患・心不全など

T波とは

出典　救命士テキスト

T波は心室の拡張(再分極)。心室興奮の回復。

心筋梗塞急性期・高カリウム血症…T波が増高（Rの1/2以上の高さ）

高カリウム血症…P波消失後T波が増高し、QRSが広がる→VFに移行する危険がある

逆転T波…びまん性心筋虚血を示すことが多い。広く深い逆転T波は脳血管障害時に出現することがある

T波について徹底的に詳しく解説した記事を作成しました。

６種類のT波異常波形を詳しく説明していますので興味のある方は参考にどうぞ↓

STとは

出典　救命士テキスト

QRS波の終わりからT波のはじまりまでの平坦な部分をST部分と呼ぶ。正常では基線と同じ高さ。

ST上昇…心筋梗塞・不安定型狭心症

ST下降…心筋梗塞・狭心症

QT間隔とは

出典　救命士テキスト

QRS波のはじまりからT波の終わりまでの間隔

QT延長症候群（先天性心筋障害・薬剤影響が原因）

QT間隔延長→心室細動・心室頻拍発生率上昇

また、QT間隔が長いと心臓の収縮力が落ちている

（QT間隔が長いなぁ）

○○さん、階段の上り下りがきつくなってませんか？

え？なんんでわかったんですか？

基線とは

出典　救命士テキスト

心電図波形のうち,心筋の電気的活動が停止している時期に相当する部分を基線と呼ぶ

STの上昇・下降を判断する際の基準線

通常はT波の終わりからP波のはじまりまでの平坦な部分を基線とする

頻拍、かつ、平坦な部分が認められない場合

→ p波の終わりからQRS波のはじまりまでの部分を基線としてもよい

U波とは

引用　やってみようよ！心電図

救急隊にあまり縁のないU波。

Ⅰ、Ⅱ、Ⅲ誘導ではほとんど確認できない。

十二誘導のV2、V3で出現する。

陰性U波はすべて異常。

U波の高さはT波の高さの1/2を越えないのが正常。

U波増高…動脈硬化　心室の拡張期負荷　電解質障害　低カリウム血症

U波陰性化・平坦化…重症の冠疾患　高度左心肥大

※低カリウム血症　U波増高+ST低下　T波平低化　Ｔ波陰性化

胸部誘導の陰性U波は左室肥大や左前下行枝領域の虚血でみられる

心電図の貼る位置と各誘導の対応波形

出典　救命士テキスト

除細動パットと貼る位置が同じ右鎖骨下から「あ・き・み」と覚える。

救急隊は基本Ⅱ誘導で観察する。

理由はもっとも波形がしっかり観察できるから。

心筋梗塞を疑った場合は誘導の切り替えや感度の切り替えを行う。

何らかの事情で、上の図のように貼れない場合、手首や肩に張り付けても大丈夫です。

おでこに貼り付けても出ますので試してみてください。

出典　http://www.cardiac.jp/view.php?lang=ja&target=ecg_style.xml
上の図は各誘導ごとの見る向きを示している。

たとえばⅡ誘導であれば緑から赤に向けて観察していることになる。

つまりは左側胸部から右鎖骨化に向けて。

すなわち、心尖部から心臓の動きを見ている。

あのね、あのね。

Ⅱ、Ⅲ誘導は下の緑（尾側）から心臓を見上げる形で（頭側へ）観察しているんだよ。だから下壁梗塞の時にＳＴ異常がⅡ、Ⅲ誘導に出るの。

救急隊が基本的に使用しているⅡ誘導は心臓を心尖部から見る誘導。

特徴として波形が最も明瞭に表れる。

【救急隊】電極を貼る際の６つの注意事項！

電極を貼る際に注意したほうがいい６選です。

1. 女性に配慮する
2. 高齢者は皮膚が乾燥していることがある
3. 貼る位置に障害がある
4. 震えている
5. 電気毛布の使用
6. ３点電極と除細動パッドの併用可

この６つを注意する電極を貼ることによって起こるトラブルを未然に防げます。

1番は「心電図を貼ってもいいですか？」などと質問し、承諾を得ることが大切です。貼る際も最小限の露出に心掛けましょう。

2番は酒精綿で貼る箇所を拭くと解消できることがあります。

3番は出血や傷、寒いと言った理由から通常の部位に貼れない場合があります。

そんな時は肩や手、足に貼りましょう。

ちゃんと心電図は出ます。

しかし、感度が悪くなるので倍率をあげる必要があります。

また、筋電図が混入しやすくなるデメリットも。

4番は保温してシバリングを解消しましょう。

5番はアーチファクト（交流障害）の原因となります。電気毛布の使用をやめましょう。

6番は３点電極を貼った状態でも除細動パッドを貼り、除細動を使用できます。

ただし、３点電極の位置とずらしてパッドを貼る方が良いでしょう。

心電図を見ずらくする４つの「アーチファクト（人工産物・ノイズ）」

出典　https://www.kango-roo.com/sn/k/view/1260

１交流障害
例　電気毛布

出典　https://www.kango-roo.com/sn/k/view/1260

２電極の外れ・接触不良
いきなり心静止はコードを確認！

出典　https://www.kango-roo.com/sn/k/view/1260

３筋電図
寒さや緊張で患者が震えると出現する。寒さには保温を実施。手など体幹から離れた動きやすい部位に３点電極を貼った場合は動きにくい体幹に貼り直す。

出典　https://www.kango-roo.com/sn/k/view/1260

４体動や呼吸に伴う基線の揺れ
腹部に貼る、胸部の真上に貼る

出典　http://www.cardiac.jp/view.php?lang=ja&target=monitor_lead2.xml

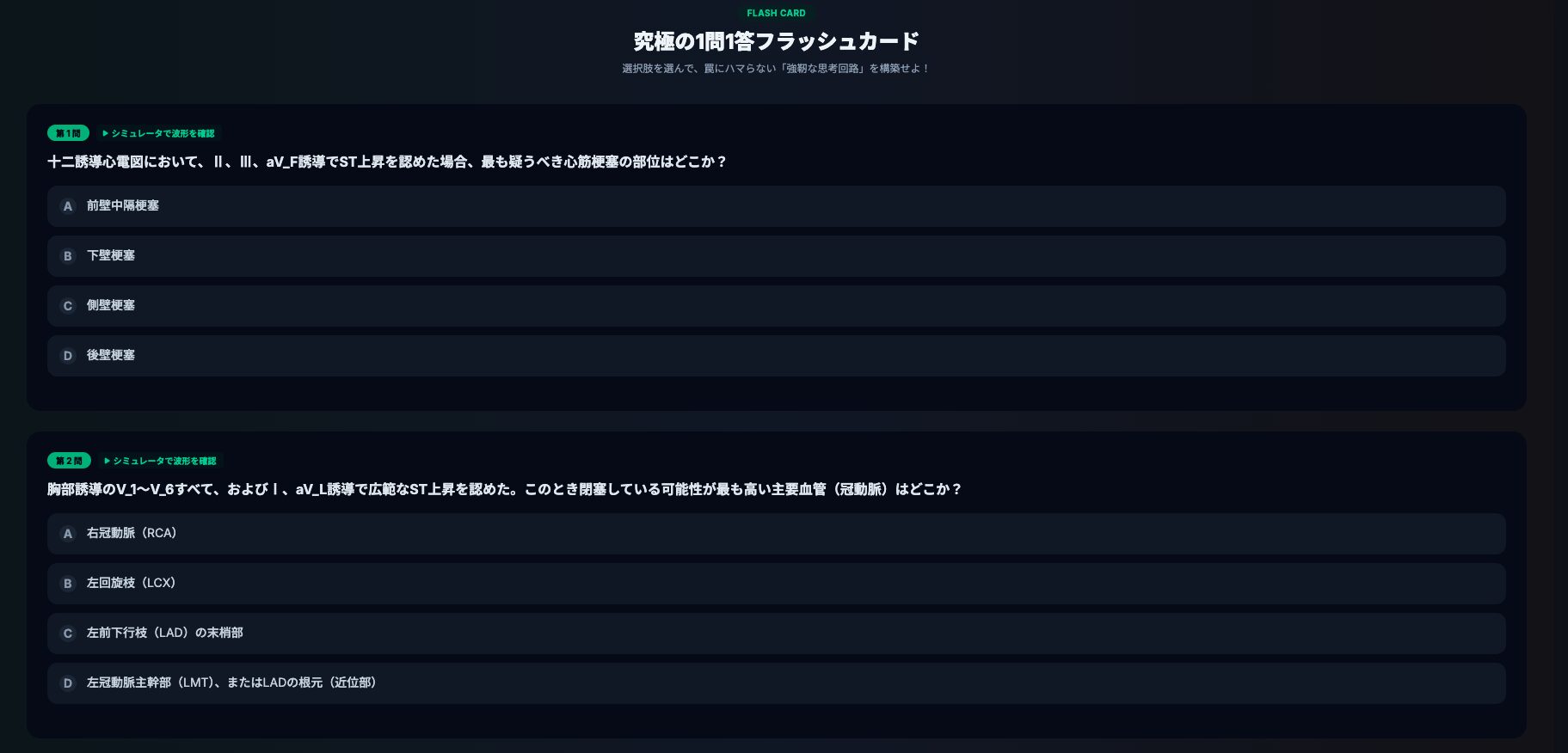

梗塞の部位とST上昇が出現する誘導一覧表

救急隊が使用する標準双極肢誘導（ECG）Ⅱ、Ⅲ誘導では下壁梗塞時にSTの上昇を観察できる。

ちなみにⅠ誘導では広範囲前壁、側壁、高位側壁でST上昇。

十二誘導心電図の貼る位置

出典　救命士テキスト

1. V1　第4肋間胸骨右縁
2. V2　第4肋間胸骨左縁（最初に貼って基準にすると良い）
3. V3　V2とV4の中間
4. V4　第5肋間左鎖骨中線
5. V5　V4と同じ高さで左前腋窩線
6. V6　V4と同じ高さで左中腋窩線

【救急隊最重要！】4種類の心停止波形

救急隊の活動を大きく変える心停止の心電図波形です。

必ず覚え、次に何をするのか完全に理解する必要があります。

CPR、除細動の必要の有無を判断できるようにしておきましょう。

心室細動（VF）

VENTRICULAR　FIBRILLATION出典　救命士テキスト

もっとも危険な不整脈です。危険というか心肺停止状態
除細動の適応
心室が無秩序に興奮し、心電図ではP、 QRS、 T波いずれも認められず,心室細動波を示す状態

観察のポイント

特徴は不規則な基線ゆれ、ぐちゃぐちゃ。

心電図だけでなく傷病者の生命徴候を観察することが大切です。

意識がなく、気道確保しても呼吸がなくこの波形ならそれはVFである可能性が高いです。

逆に意識があり、呼吸もしているのにこのような波形がある場合は別の原因が考えられます。

振動や筋電図のアーチファクトなど。

また、死戦期呼吸を呼吸ありと間違って判断しないように注意が必要です。

※いきなりこの波形になったら意識、呼吸、脈の確認！なければCPRと除細動！

注意する点は車の振動でもこれに似た波形を示すことです。特に山道や積雪のある道では出現しやすいです。除細動の判断は停車して行う

心室細動にはAEDの電気ショックが必要不可欠です。設置や購入を検討している方はこちらから見積もりを取れるので参考にしてください。

無脈性心室頻拍（VT）

ventricular tachycardia

単形出典　救命士テキスト

心拍数は100~250/分でQRS幅が広い。

同一のQRSの形状をした頻脈性不整脈脈が有るタイプ、脈が無いタイプがある。

脈が無いタイプは救命士除細動適応

多形出典　救命士テキスト

トルサドポワン型では心拍数は単形性心室頻拍よりも速く通常200~250/分

多形性心室頻拍の1つで心電図上QRS軸が捻じれるように変化する

単形性より心室細動に移行しやすく危険

QT時間の延長を伴っていることが多い

主な原因疾患は虚血性心疾患、拡張型または肥大型心筋症、弁膜症、冠動脈疾患

心静止（Asystoleエーシストール）

出典　https://note-nurse.com/sinteisi/

波形は平坦で、心臓は電気的に活動していない状態。

通称「エイシス」

CPAなのですぐにCPRが必要！除細動の適応外。

通常の心電図からいきなりこの波形になったら気をつけないといけないこと。

↓

コードの抜けや電極が剥がれてないかチェック！

無脈性電気活動（PEA：pulseless electrical acti）

出典　http://ops.umin.ac.jp/ops/tech/071122ECG_kisa/800pix/zu10.jpg
この図が一番PEAを表していた！

心電図上はQRSのような波形を認めるが、有効な心拍動がなく総頚動脈の触知ができない状態。

総頚動脈の触知の観察が大事！総頚動脈触れなければCPA、CPR開始！

除細動の適応外

※PEAは心電図波形の名前ではなく「電気信号は出ているが、心臓は止まっている傷病者の状態」を表す言葉。

危険な心室性期外収縮

多発性心室性期外収縮(二段脈)VPC　PVC

premature ventricular contraction出典　救命士テキスト

多源性心室性期外収縮

出典　救命士テキスト

心室性期外収縮連発（ショートラン）

R　on　T

出典　救命士テキスト

出典　救命士テキスト

RonT型は心電図上のT波の上行脚から頂点にかけて心室性期外収縮が発生するもので、心室細動に移行しやすい。

心室細動に移行しやすい不整脈

• 心室頻拍(とくにトルサドポアン型心室頻拍)
• 多源性心室性期外収縮
• RonT型心室性期外収縮
• ショートラン型心室性期外収縮
• QT延長症候群

主な不整脈

出典　救命士テキスト

代表的な不整脈

洞性頻脈（ tachycardiaタキカルディア）

出典　https://www.kango-roo.com/sn/k/view/2183

一言でいうと正常な頻脈。

かなり使用頻度が高いです。

タキカルディアなので、現場ではよく「タキってる」と表現されます。

頻脈（100回/分以上）でかつ、PQ間隔、QRSの幅が正常。

波形に異常がなく、頻脈だと心電図記載欄には「洞性頻脈（拍）」と記載します。

頻脈性不整脈についてはこちらも参考に

【3分で心電図】”頻脈性不整脈”を図解しました！ pic.twitter.com/NFKa9Fe7U8

— くま@心電図解 (@ecgkuma) September 11, 2021

Twitter くま@心電図解 (@ecgkuma)さんより

洞性徐脈（bradycardiaブラディーカルディア）

出典　https://www.kango-roo.com/sn/k/view/2183

一言でいうと正常な除脈。

洞性頻脈同様、かなり使用頻度が高いです。

ブラディーカルディアなので現場ではよく「ブラディー」と表現されます。

徐脈（60回/分未満）で、PQ間隔、QRS幅は正常。

波形に異常がなく、徐脈だと心電図記載欄には「洞性徐脈」と記載します。

洞不全症候群（ｓｓｓ）

出典http://naikacenter.com/ginzamed/tisiki/disease/answer/sss.gif

画像は洞停止

主な原因疾患　虚血性心疾患　心筋症

ペースメーカ(異所性ペースメーカ)適応

洞結節がその機能を障害され,正常のペースメーカとして働かなくなった状態のことをこう呼ぶ(病的洞症候群とも呼ばれる)。

洞結節がペースメーカの場合よりも遅い。

このため心臓全体の拍動は徐拍となる。

心房細動（Af）

出典　救命士テキスト

出典　http://ameblo.jp/t-y-ki/image-11750774161-12815017320.html

救急隊にとって判断が難しいが、重要になる波形。

判断を悩ます理由に救急車の振動による基線の揺れ、寒さによる筋電図、心電図モニターの感度問題などで、病院以上に波形の判断は難しい。

Afがあるかないかは医師がとても気にします。

なぜなら、脳血栓症や静脈血栓塞栓症、出血の原因などの根拠につながるからです。

R-R間隔が不整の時はP波を探しましょう。

F波があり、P波が確認できなければ「Aｆ」と判断しましょう。

心房が心房内で発生した刺激に応じて頻回に無秩序に興奮収縮を繰り返す状態。

P波が消失し細かい鋸状の心房細動波(f波)の連続を認める。

QRS波の間隔はまったく不規則。絶対性不整脈と呼ばれる。

高度の頻脈あるいは徐脈になると心不全状態となる。

Ａｆの電話連絡伝え方の例

モニター上Ｒ－Ｒの不整がみられます。

Ａｆなの？

振動などもあり基線が乱れて確実にＦ波なのか確認できませんが、Ｐ波がみられないのでＡｆだと思います。

なるほど。ありがとうございます。（しっかり裏付けとって伝えてくれるな。勉強している救急隊だ。）

↑これは空飯の自己紹介マンガにも出てきた場面ですね^^

関連記事【漫画でわかる】救急救命士になるには？実際に消防士〜救命士になるまでのリアルな物語

2023.11.21

左房内に血栓を形成しやすい（ワーファリン(抗凝固薬)を服薬していることが多い）

Af→ワーファリン→出血が止まりにくい

つまり、Afであれば出血が止まりにくい可能性が高い。

Afは高齢者、虚血性心疾患、高血圧、心筋症などでみられる

心房粗動（AF　AFL）

出典　救命士テキスト

主な原因疾患　心疾患　糖尿病　高血圧

ウェンケバッハ型（Ⅰ型）第２度房室ブロック

出典　https://note-nurse.com/avb/#titel3

主な原因疾患　ジギタリウス中毒　虚血性心疾患　下壁急性心筋梗塞など

モビッツ型（Ⅱ型）第２度房室ブロック

出典　https://d2ru15545x8kx9.cloudfront.net/uploads/image/image/6917/fu43

主な原因疾患　伝導系の疾患　前壁心筋梗塞など

アダムストークス発作、心停止に注意！

第３度（完全）房室ブロック

出典　救命士テキスト

心臓の自動能がどこから信号を送るかでレートやQRSの幅に違いが出る。

洞結節は１分間に50～150回、房室接合部（房室結節・ヒス束）は40～60回、脚・プルキンエ線維は30～60回の頻度で、周期的に発生する自動能をもっています（図16）。この頻度は、そのときの状況で変わりますから固定されたものではありません。

参考https://www.kango-roo.com/sn/k/view/1660

出典　http://ameblo.jp/ctopci3/image-11097003263-11650365803.html

心房と心室がそれぞれ無関係に収縮する3度(完全)房室ブロック

主な原因疾患　虚血性心疾患　心筋症など

アダムストークス発作、心停止に注意！

ペースメーカの適応

徐脈性不整脈についてはこちらも参考に

【3分で心電図】”徐脈性不整脈”を図解しました！ pic.twitter.com/Us65VMiM9D

— くま@心電図解 (@ecgkuma) September 9, 2021

Twitter くま@心電図解 (@ecgkuma)さんより

WPW症候群

出典　http://health.merrymall.net/cw80_23_0001.html

Afなど致死的でない不整脈でも容易に心室に伝わり心室頻拍に似た頻拍となり致命的となることがある。

ケント束を電気的に焼灼する(アプレーション)ことも行われる。

発作性上室性頻拍（約80％）の合併が多く動悸や胸痛を生じる。

発作性心房細動（約20％）を合併し、心室細動に移行することもある。

2017.9.18追記

実際の事例

先日、主訴が「動悸」の救急事案に出動。

既往歴に発作性上室性頻拍がありました。

接触時は脈は170回/分。

病院到着時には97回/分に落ち着く。

先生に接触時の心電図を見てもらうと



WPW症候群かもしれないね。デルタ波はないけど、PQ短縮がみられるからね。



とのこと。

このことから動悸、頻脈ではWPW症候群も疑う必要があることを学びました。

発作性上室性頻拍（PSVT）

出典　https://www.kango-roo.com/sn/k/view/1856

心室よりも上（心室は心室頻拍）から発生する不整脈。

いきなり始まったかと思うと、いきなりとまるという特徴があります。

イメージ的にはしゃっくりです。しゃっくりと同じで冷たい水に顔をつけるといった迷走神経刺激で止まることもあるそうです。

通常160～200回/分の頻拍になるそうです。

QRS幅が広ければ心室頻拍を疑いましょう。

QRSがワイドということは心室に原因がありそうです。

危険度は急上昇で緊急度が跳ね上がります。

心筋梗塞３つの心電図変化

出典　http://heart-clinic.jp/swfu/d/61

1. ST上昇
2. 異常Q波
3. T波陰性化（冠性T）

ST上昇（直後～数時間）→異常Q波（数時間～１２時間）→T波陰性化（冠性T）（２日後）

心筋梗塞になった人は生涯異常Q波が残る→異常Q波を見つけたら「心筋梗塞したことあります？」と聞くこと！

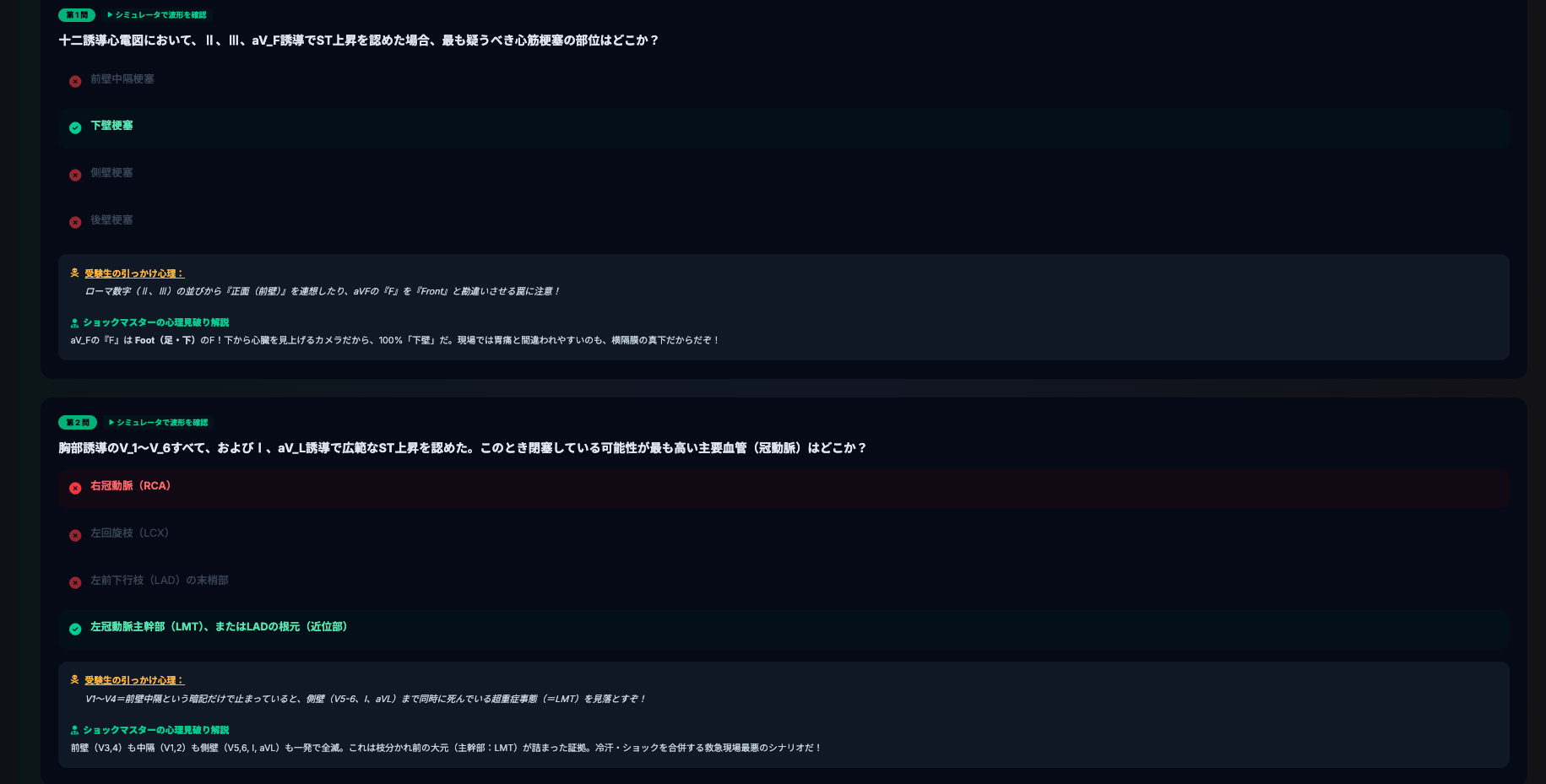

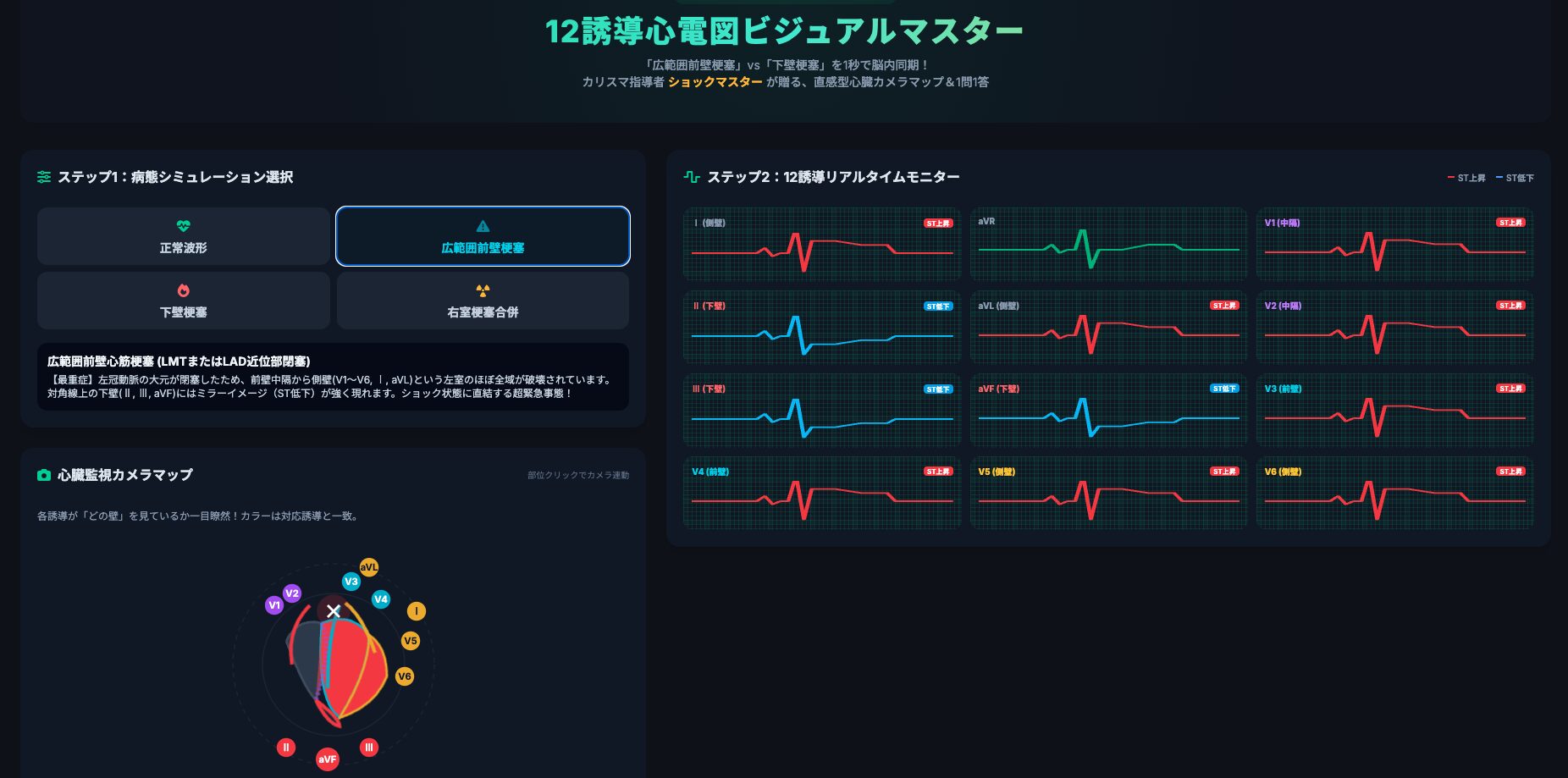

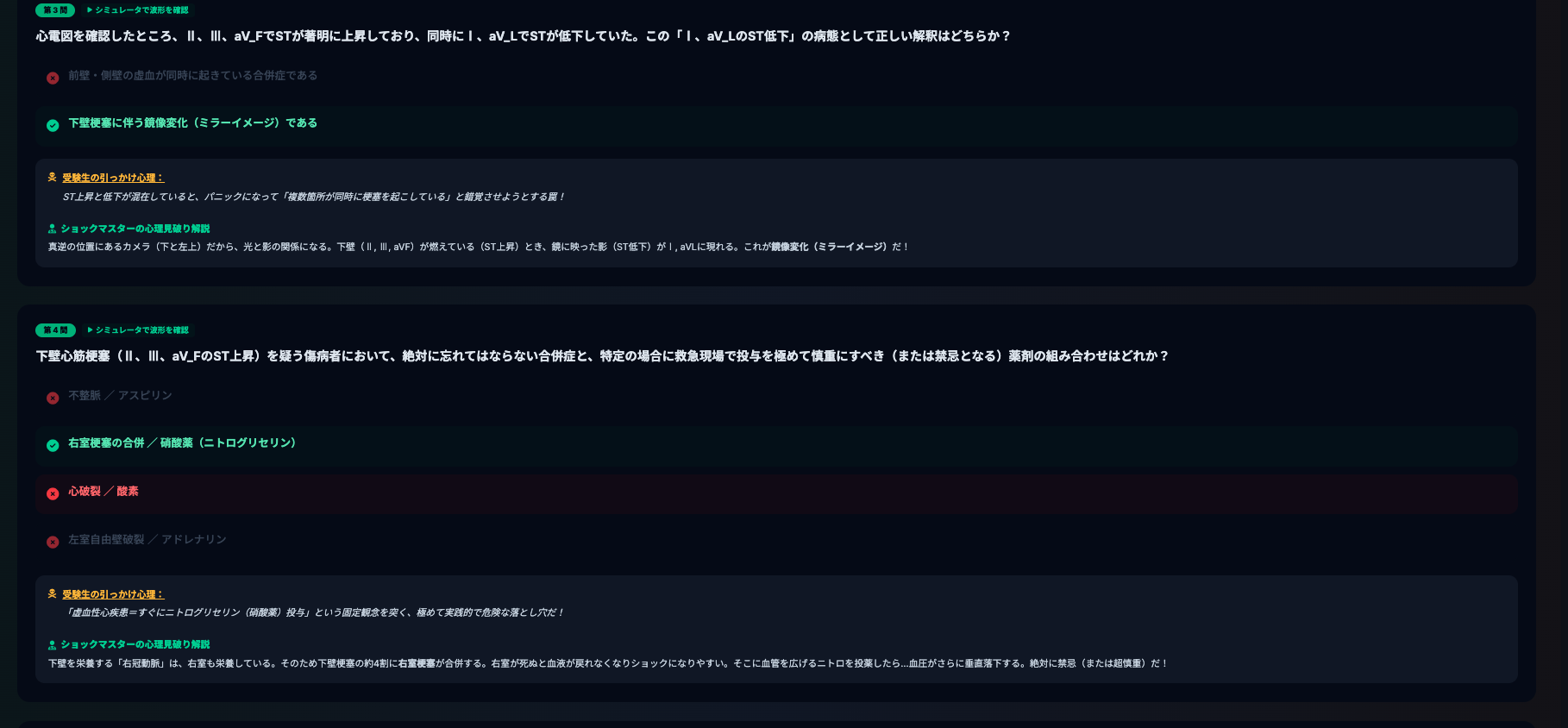

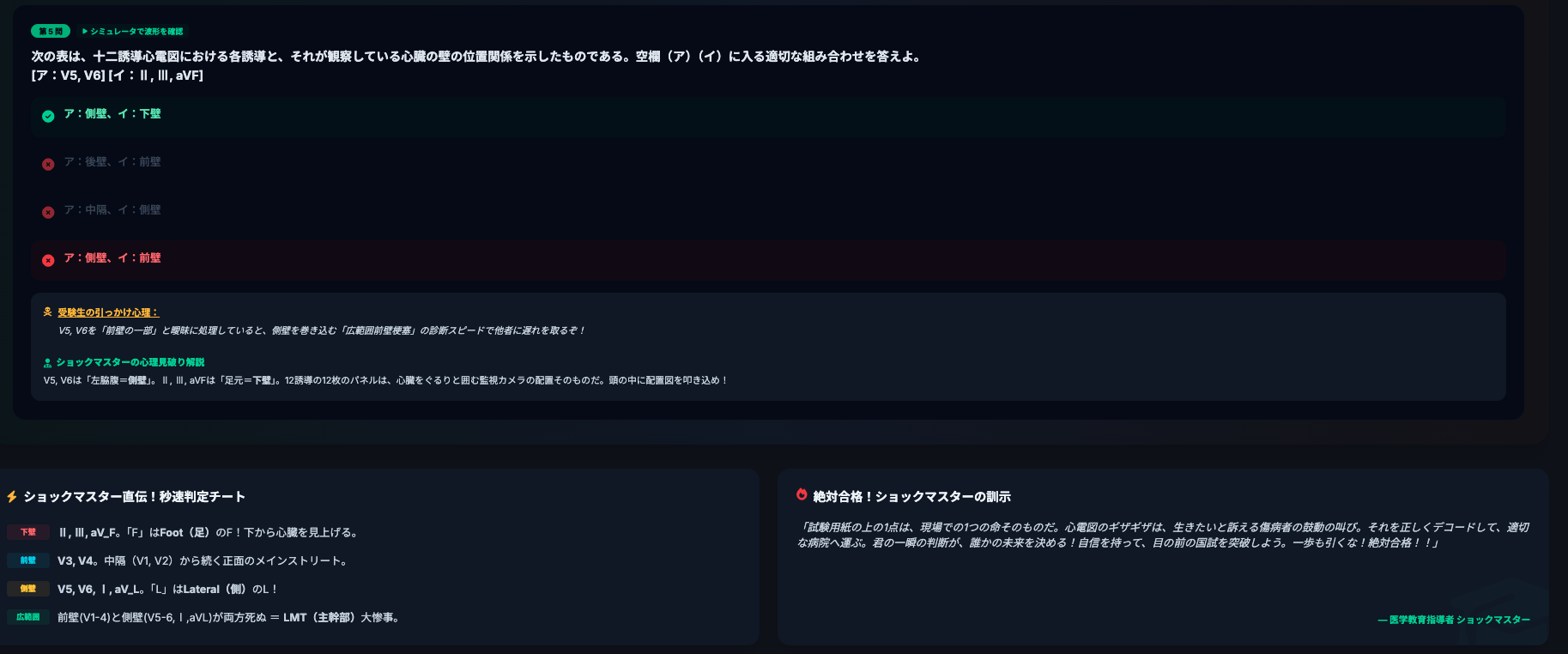

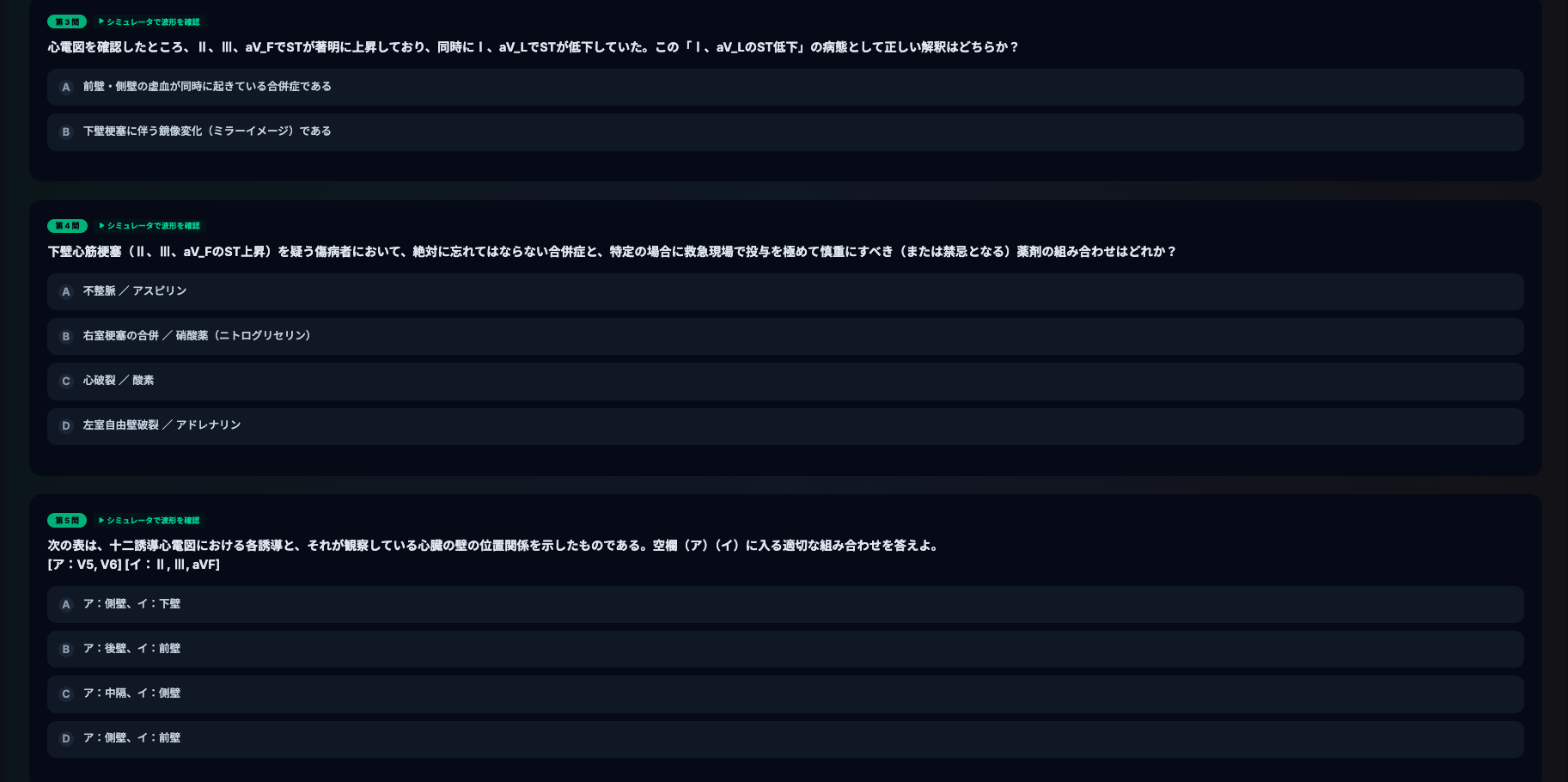

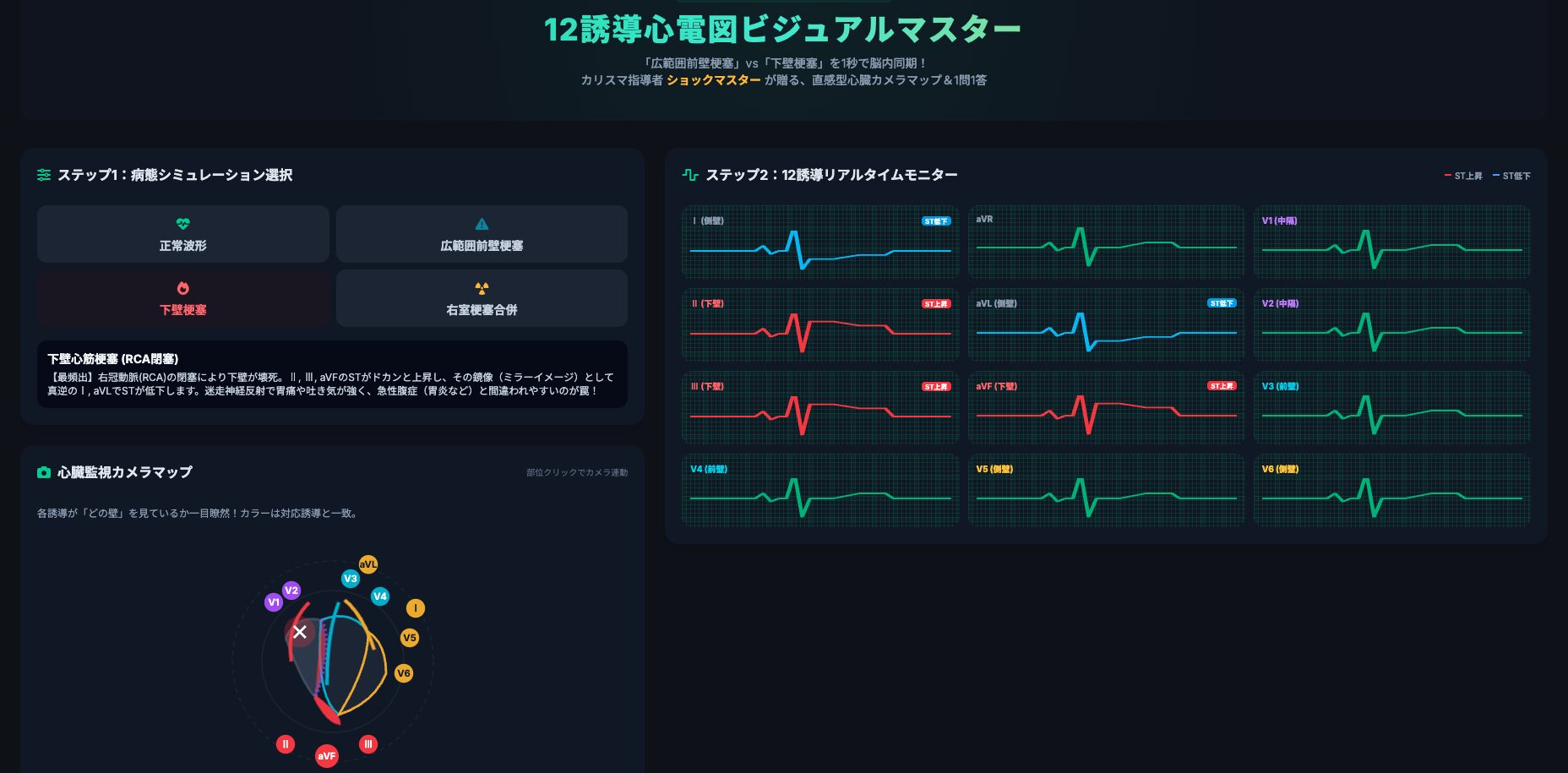

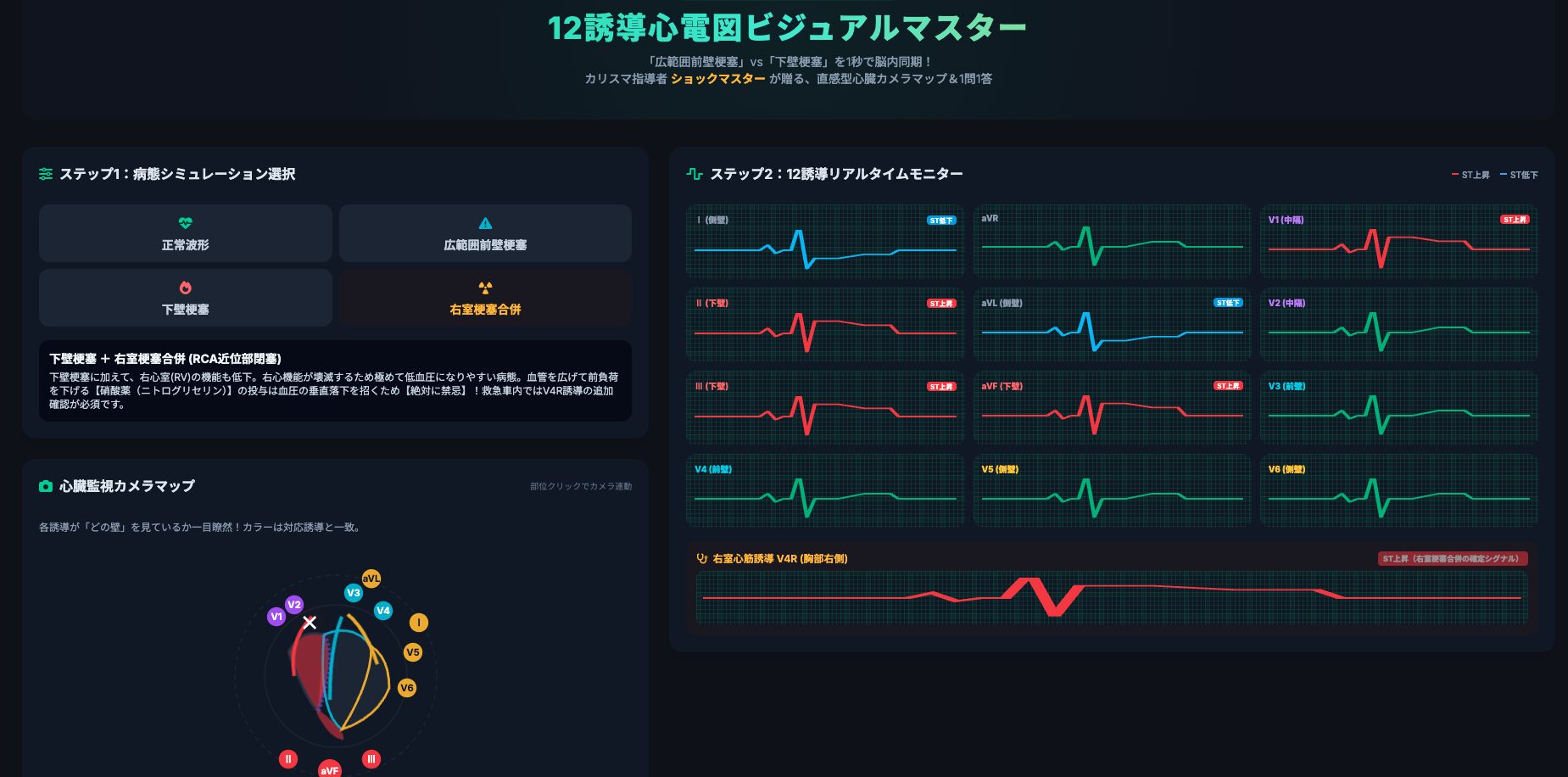

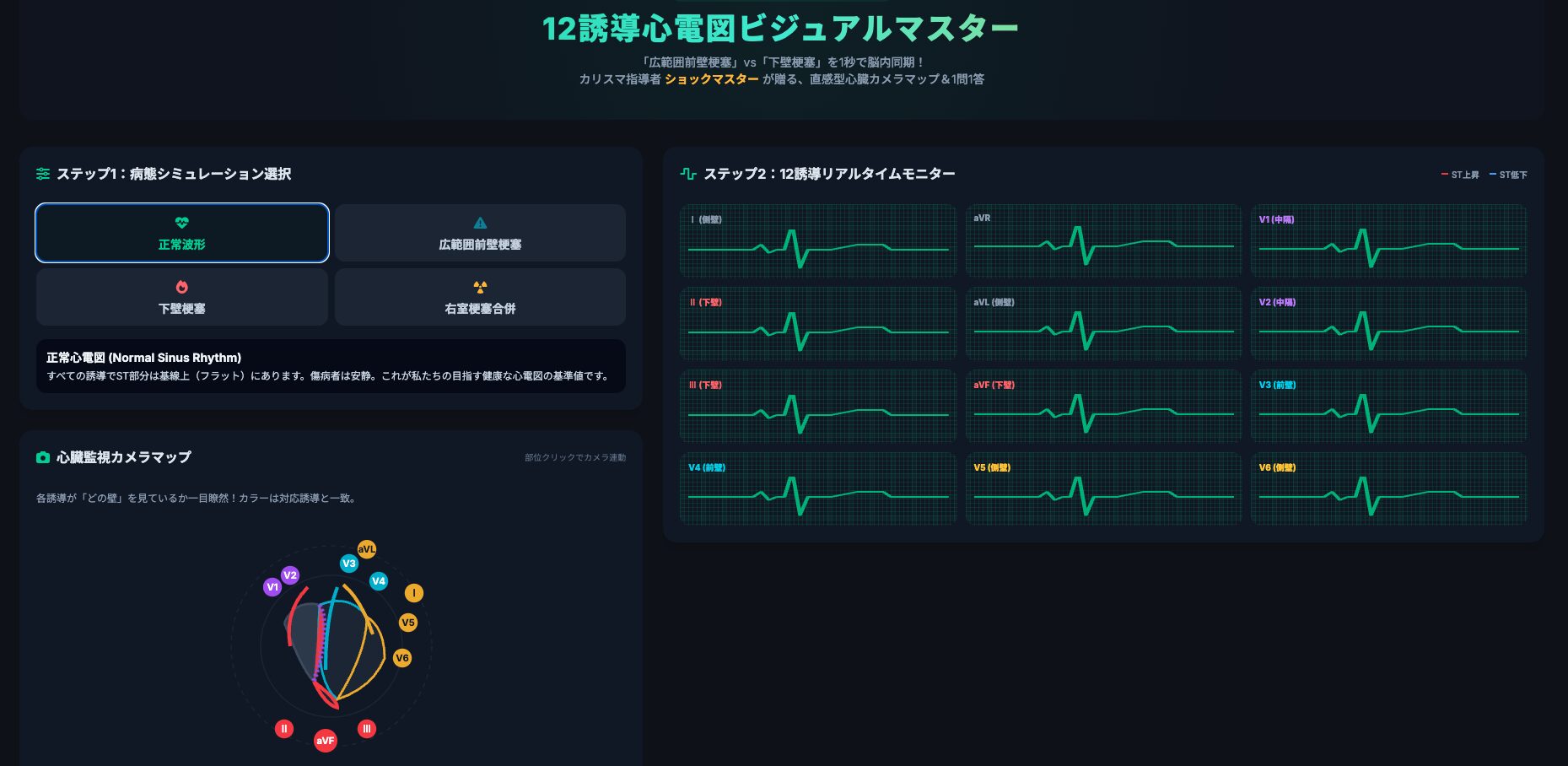

救急隊の12誘導心電図について

救急隊の方が伝送システムに携わる際、急性心筋梗塞を判断するために必要なことを図解にまとめました。

1. 電極を付ける位置
2. どの誘導でどこを見ているのか
3. 2.を波形で確認
4. どうなってたら心筋梗塞か

→医療機関へは「〇〇の誘導でST上昇しています」って伝えたらいいみたいです✍️ pic.twitter.com/6dgmFz3GgE

— くま@心電図解 (@ecgkuma) August 31, 2021

Twitter くま@心電図解 (@ecgkuma)さんより

12誘導心電図の判読

Twitter くま@心電図解 (@ecgkuma)さんより

おまけ〜心電図波形100選〜

【図解心電図100選】のPDF版を作成しました！

✓15秒で終わるアンケートに回答するだけです🐻

表示されるメニュー右上の『心電図資料』を押していただくとPDFのリンクが送信されます🧸

⬇️無料登録⬇️https://t.co/YQfqNCfRoj https://t.co/0fKU52HLrI pic.twitter.com/mFAko3u4tj

— くま@心電図解 (@ecgkuma) September 20, 2021

ここまでTwitterのくま＠心電図解さんの画像を参考させていただきました。

くまさんのLINEに登録すると『心電図資料』がもらえるそうです。

欲しい方は↑のTwitterから登録してみてください。役立ちますよ。

まとめ

救急隊は医師のレベルで「これは○○だ！」と判断し、医師に伝え、もし誤っていると信頼を失います。

客観的に伝えることが大切です。

知識として心電図はとても大切です。

しかし、緊急を要する現場で瞬時に判断するのは困難を極めます。

まずはR-R間隔と異常な波形が出ていないかを確認して病院連絡に活かしましょう。

もちろんVFやVTは別物です。

確実に対応しましょう。
